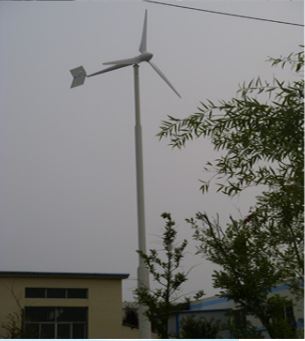

HF6.0-5KW TURBINA DE VIENTO (EN RED)

DATOS TÉCNICOS

GENERADOR

Velocidad nominal del rotor: 200 (r / m)
Velocidad nominal: 10 (m / s)
Potencia nominal: 5000 W
Potencia máxima: 7000 W
Voltaje de salida: 220 V
Arranque la velocidad del viento: 3 (m / s)
Velocidad de trabajo: 3-30 (m / s)
Velocidad del viento de seguridad: 50 (m / s)
Material de la carcasa del generador: hierro fundido a presión

TORRE DE SOPORTE

Altura de torre: 9 m
Espesor: 6 mm
Diámetro de la torre: 133 (mm)
Brida: 200 * 200 * 10 (mm)
Secciones de la torre: 2
Material: tubo de acero Q235
Tratamiento superficial: pintura contra la descomposición.

PALAS

Material de las palas: FRP Lay-up a mano
Número de palas: 3 piezas
Diámetro de las palas: 6.0M

CUPULA

Material de la cúpula: FRP Lay-up a mano
Número de domo: 1 Uds.

CONTROLADOR DE TURBINA EN RED

Potencia del aerogenerador equipado (W): 5Kw
Modo de funcionamiento: continuo
Función: conmutación, control
Entorno operativo: temperatura -10 ～ 40 ℃, humedad≤80%
Voltaje de descarga PWM: （DCV） ≥360V
Voltaje de freno 1 （DCV）: 410 ± 5V
Tiempo de retardo de parada （min）: 10-20 minutos
Indicador de baja tensión （V）: ≤200V
Fusible de descarga PWM (A): 6A
Fusible de salida DC (A): 10A

CARGA Y DESCARGA

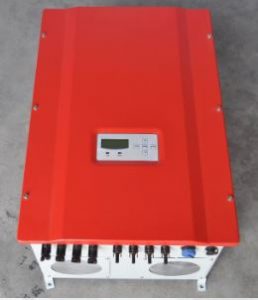

INVERSOR DE CONEXIÓN A RED

Max. Voltaje DC: 450 V DC
Nom. Voltaje de entrada CC: 360 V CC
Rango de voltaje de entrada: 200 V-450 V CC

Potencia nominal: 5000 W
Max. potencia de salida: 7000W
Rango de voltaje de CA de permiso (nominal): 220 V ±
15%
Rango de voltaje de CA de permiso (máximo): 220 V ± 20%
Frecuencia: 50 Hz ± 5 HZ
Consumo de energía en modo de espera y cuando se usa
la red eléctrica por la noche: <7W
Consumo en funcionamiento: 5 W
Máxima eficiencia:> 94%
Eficiencia europea:> 92%
Factor de potencia:> 0,99
Distorsión armónica total (THD): <4%
Comunicación: RS485 / RS323
Pantalla: LED y LCD
Configuración: entrada y salida es aislamiento
Protección de entrada: Sobretensión, Bajo voltaje
Protección de salida, Protección contra cortocircuitos
Protección de isla, Protección contra sobrecalentamiento
Refrigeración: ventilador de fuerza
Temperatura del entorno de funcionamiento: -25 ℃ ~ +
60℃
Humedad del entorno de funcionamiento: 0-90%
Clase impermeable: IP22

PLACA DE ACERO

Material: placa de acero Q235
Tratamiento superficial: pintura contra la descomposición.

TABLERO DE PALETA DE COLA Y PLUMAS DE PALETA DE COLA.

CABLES

Dim (cobre): Φ4mm 14m
Material: cobre y PVC
